共模电感

共模电感
铁氧体环形共模电感
     一般晶粒较大，结构也比较紧密，具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。锰锌铁氧体的磁导率在几千---上万，铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以在抑制低频干扰时选用用锰锌铁氧体。在抑制高频干扰时，宜选用镍锌铁氧体；或上同时使用锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
（1）  在抑制高频干扰时，宜选用镍锌铁氧体；频率在1MHZ-300MHZ，镍锌铁氧体的阻值很大。
（2）  在抑制低频干扰时，宜选用锰锌铁氧体；频率在1KHZ-10MHZ，z值在150kΩ以下。

（3）  镍锌铁氧体材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。具高电阻率,高居里温度。 锰锌铁氧体MXO材料的初始导磁率μ约从2000-10000，使用频率从几十赫至几百千赫。用于上限频率f1低于500kHz-1MHz的情况下。超过这个频率,必须使用NiZn（镍锌）材料。
锰锌环形共模电感 　 　 　

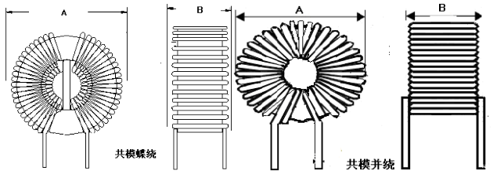

产品照片 磁环电感型号 电感值 A(mm) B(mm) 工作频率 目录
　 T8*4*3 0.2mH-1.0mH 12 7 10KHZ-10MHZ 数据更新中
T9*5*3 0.8mH-3.0mH 13 7 10KHZ-10MHZ
T10*6*5 0.8mH-3.1mH 14 9 10KHZ-10MHZ
T12*6*4 1.5mH-4.0mH 16 8.5 10KHZ-10MHZ
T14*9*5 1.5mH-4.5mH 18 10 10KHZ-10MHZ
T16*9*5 1.8mH-5.0mH 20 10 10KHZ-10MHZ
T18*10*8 2.5mH-6.0mH 23 13 10KHZ-10MHZ
T20*10*10 3.0mH-10.0mH 24 15 10KHZ-10MHZ
T22*14*8 3.5mH-12.0mH 26 13 10KHZ-10MHZ
T25*15*10 5.0mH-20.0mH 30 15 10KHZ-10MHZ
T25*15*13 5.0mH-25.0mH 30 18 10KHZ-10MHZ
T31*19*13 3.0mH-25.0mH 36 18 10KHZ-10MHZ
T38*19*13 3.0mH-25.0mH 44 18 10KHZ-10MHZ
T48*30*15 10.0mH-30.0mH 54 20 10KHZ-10MHZ
T78*50*16 10.0mH-50.0mH 88 25 10KHZ-10MHZ
T85*55*25 10.0mH-50.0mH 96 40 10KHZ-10MHZ
T102*65*20 10.0mH-50.0mH 115 40 10KHZ-10MHZ
镍锌环形共模电感 　 　 　 　 　
产品照片 磁环电感型号 电感值 A(mm) B(mm) 工作频率 目录
　 T8*4*3 5uH-20uH 12 7 1MHZ-300MHZ 数据更新中
T9*5*3 10uH-50uH 13 7 1MHZ-300MHZ
T12*6*4 10uH-80uH 16 8 1MHZ-300MHZ
T14*9*5 10uH-80uH 17 9 1MHZ-300MHZ
T16*9*5 15uH-100uH 20 10 1MHZ-300MHZ
T20*10*10 15uH-100uH 24 15 1MHZ-300MHZ
T22*14*8 20uH-150uH 26 12 1MHZ-300MHZ
T25*15*13 20uH-150uH 29 17 1MHZ-300MHZ
T31*19*13 30uH-300uH 36 17 1MHZ-300MHZ
T38*19*17 30uH-300uH 45 21 1MHZ-300MHZ
T50*35*20 30uH-300uH 57 30 1MHZ-300MHZ
T63*38*25 35uH-500uH 72 35 1MHZ-300MHZ
T85*55*25 35uH-500uH 96 40 1MHZ-300MHZ
T102*65*20 35uH-500uH 115 40 1MHZ-300MHZ
UU共模电感 　 　 　 　 　 　
产品照片 产品型号 尺寸(LxWxH)mm 电感量 额定电流 目录
　 UU9.8 17.0*17.0*12.0 0.5mH ~ 50mH 0.02 ~ 1.0A 　
UU10.5 19.5x22.5x17.5 0.6mH ~ 80mH 0.02 ~ 2.0A
UU16 23.5*29.5*20.0 1.5mH ~ 100mH 0.02 ~ 3.0A
EE共模电感 　 　 　 　 　 　
产品照片 产品型号 尺寸(LxWxH)mm 电感量 额定电流 目录
　 EE6.5 7.8*7.8*8.2mm 0.2mH ~ 5mH 0.1 ~ 0.6A 数据更新中
EE8.3 10.0*10.0*10.0mm 0.3mH ~ 20mH 0.2 ~ 1.0A
EE10 12.5*12.5*13.0mm 0.5mH ~ 50mH 0.2 ~ 1.5A
